铝镁锰直立锁边系统结构

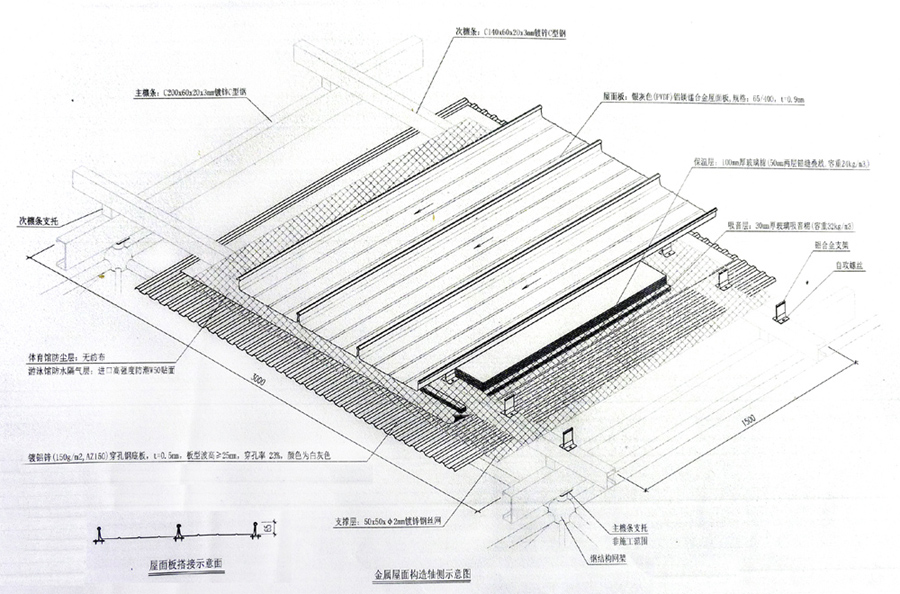

北京经济开发区xxx体育馆铝镁锰金属屋面结构图

屋面材料选用：
1、屋面板采用银灰色（PVDF）铝镁锰合金屋面板

  规格：65/400  厚度：0.9mm  技术要求：合金状态H44-46   合金成分AA3004  面板漆厚大于等于25

2、保温层：100mm厚玻璃丝棉（50mm两层错缝叠放，容重24kg/m3，单层单面带防潮加强铝箔）

3、吸音层：30mm厚玻璃吸音棉（容重32kg/m3）

4、铝合金支架

5、支撑层：50x50x直径2mm镀锌钢丝网

6、底板：镀铝锌150g/m2，AZ150 穿孔钢地板 厚0.5mm 板型波高大于等于25mm，穿孔率23%，颜色灰白色
